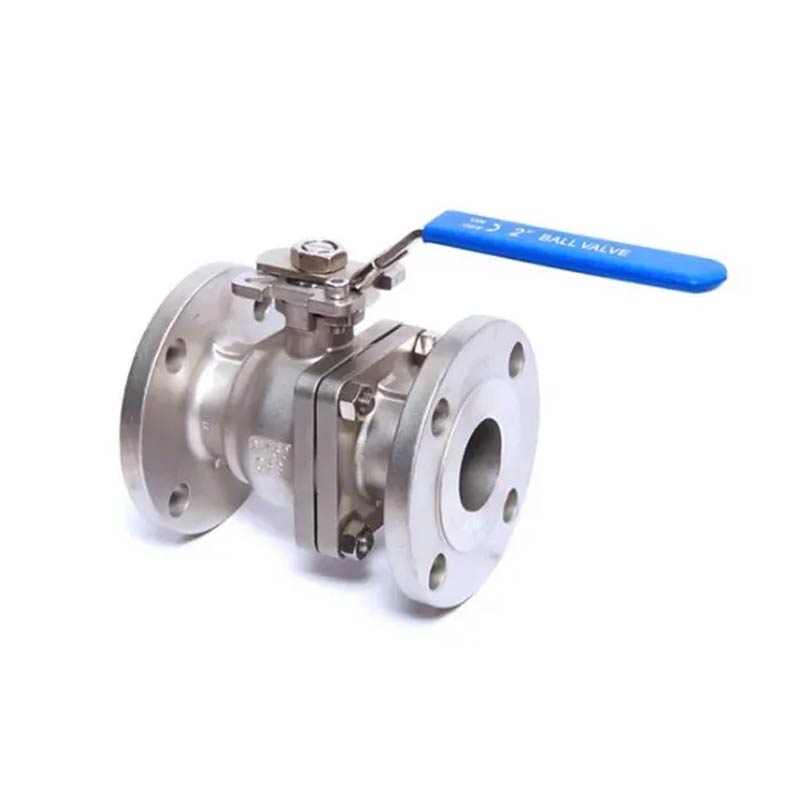

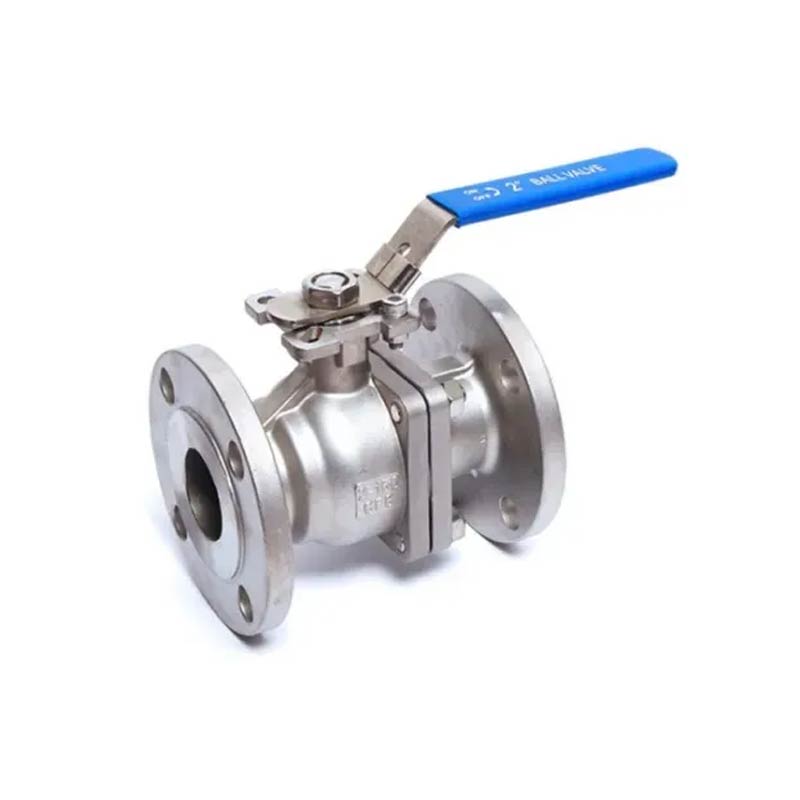

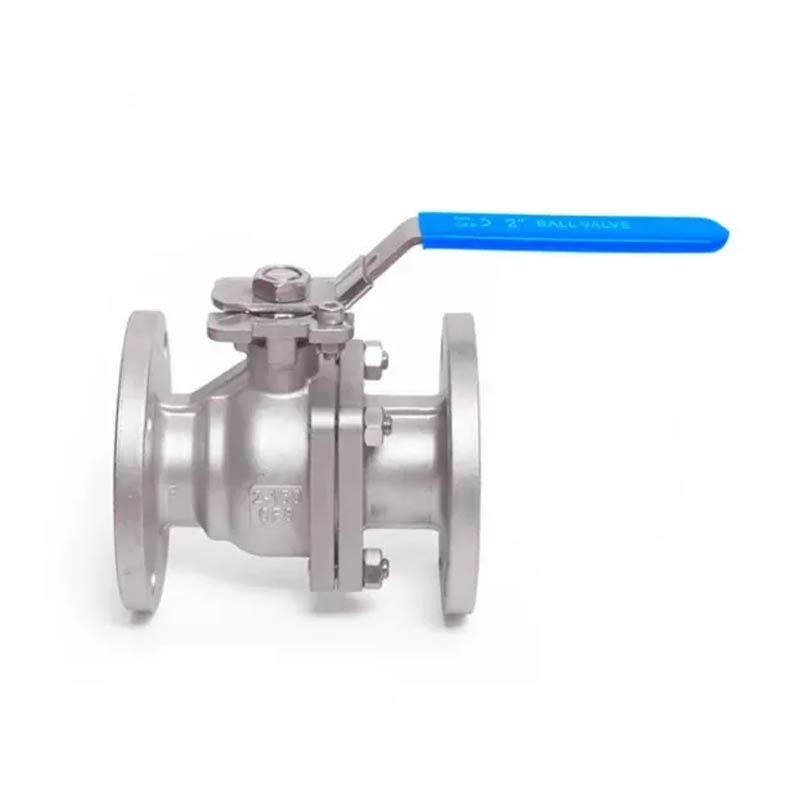

JOEPAI là nhà sản xuất van hàng đầu. Nguyên lý làm việc của Van bi nổi mặt bích bằng thép không gỉ ANSI CLASS150LB là mở hoặc đóng van bằng cách xoay lõi van. Công tắc van bi là nhẹ, kích thước nhỏ, có thể được chế tạo thành đường kính lớn, đáng tin cậy trong niêm phong, cấu trúc đơn giản, dễ bảo trì, bề mặt niêm phong và bề mặt hình cầu thường ở trạng thái khép kín, không dễ bị ăn mòn bằng phương tiện truyền thông. Chúng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau. Van bi mặt bích có những ưu điểm độc đáo, chẳng hạn như công tắc không ma sát, ít hao mòn hơn con dấu, mô-men xoắn đóng mở nhỏ và khả năng giảm kích thước của bộ truyền động. Được sử dụng rộng rãi ở các thành phố hóa dầu có yêu cầu nghiêm ngặt về nước yêu cầu cấp thoát nước.
Điện trở của chất lỏng nhỏ và hệ số cản của nó bằng của một đoạn ống có cùng chiều dài.
Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
Nó có độ tin cậy chặt chẽ. Nhựa được sử dụng rộng rãi làm vật liệu làm kín bề mặt cho van bi, có hiệu suất bịt kín tốt. Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
Dễ dàng vận hành, đóng mở nhanh chóng, chỉ cần xoay 90° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển từ xa.
Dễ bảo trì, cấu trúc van bi đơn giản và vòng đệm kín nhìn chung có thể di chuyển được nên việc tháo lắp và thay thế tương đối thuận tiện.
Khi van mở hoàn toàn hoặc đóng hoàn toàn, bề mặt bịt kín của ghế bóng và van được cách ly khỏi môi trường. Khi phương tiện đi qua xuyên qua, bề mặt bịt kín của van sẽ không bị ăn mòn.
Áp dụng rộng rãi, với đường kính từ vài mm đến vài mm mét, và thích hợp cho các ứng dụng từ chân không cao đến cao áp lực.
1. Tiêu chuẩn thiết kế và sản xuất: API 6D, API 608, BS 5351.
2. Tiêu chuẩn áp suất và nhiệt độ: ASME B16.34.
3. Tiêu chuẩn kích thước mặt đối mặt: ASME B16.10.
4. Tiêu chuẩn mặt bích: ASME B16.5, ASME B16.47.
5. Tiêu chuẩn kiểm tra và kiểm tra: API 598, API 6D.
| Tên sản phẩm | Van bi mặt bích 2 mặt bích bằng thép không gỉ Ansi 150lb nổi |
| 1. Chất liệu | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB, v.v. |
| 2. Kích thước | 1/2~8 inch (DN15~DN200) |
| 3. Tiêu chuẩn chỉ | ISO9001 & CE, TS |
| 4. Cảng | Cổng đầy đủ |
| 5. Áp suất làm việc | 150LB~1500LB |
| 6. Kết nối kết thúc | mặt bích |
| 7. Nhiệt độ làm việc. | -20~300oC, hoặc theo yêu cầu khác nhau của khách hàng ngành công nghiệp. |
| 8. Phương tiện phù hợp | Nước, khí tự nhiên, dầu và một số chất lỏng ăn mòn |
| 9. Vận hành | Tay cầm vận hành, Thiết bị khóa là tùy chọn |
| 10. Kiểm tra và thử nghiệm | Theo API598 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 2/11" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
