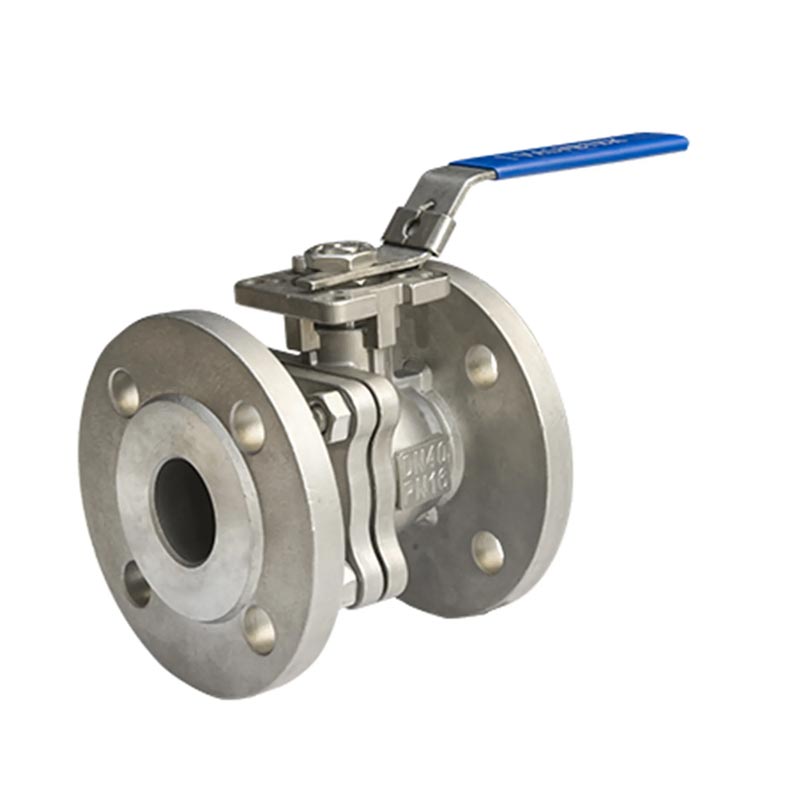

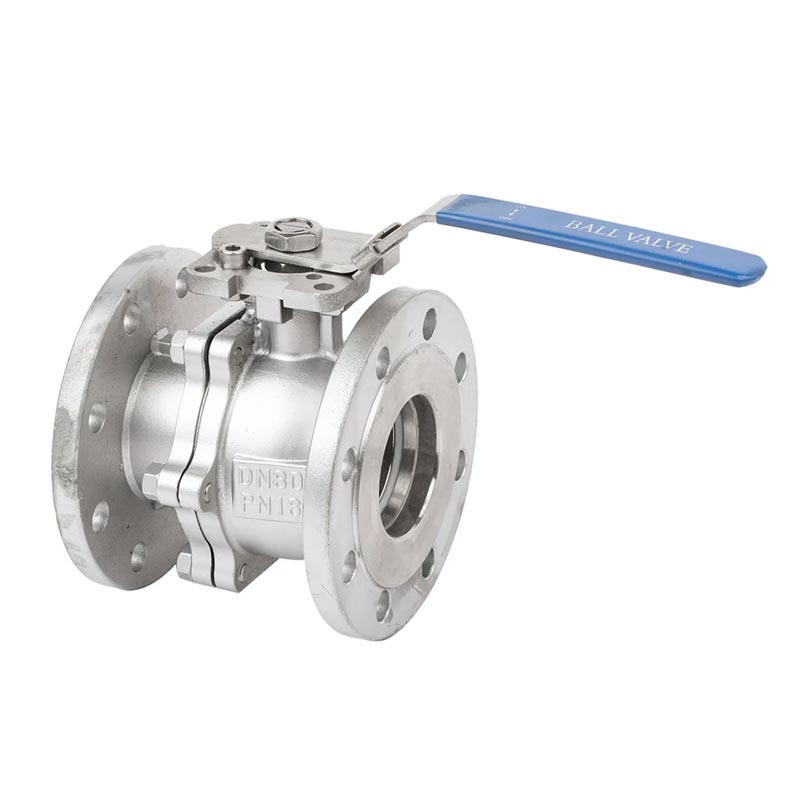

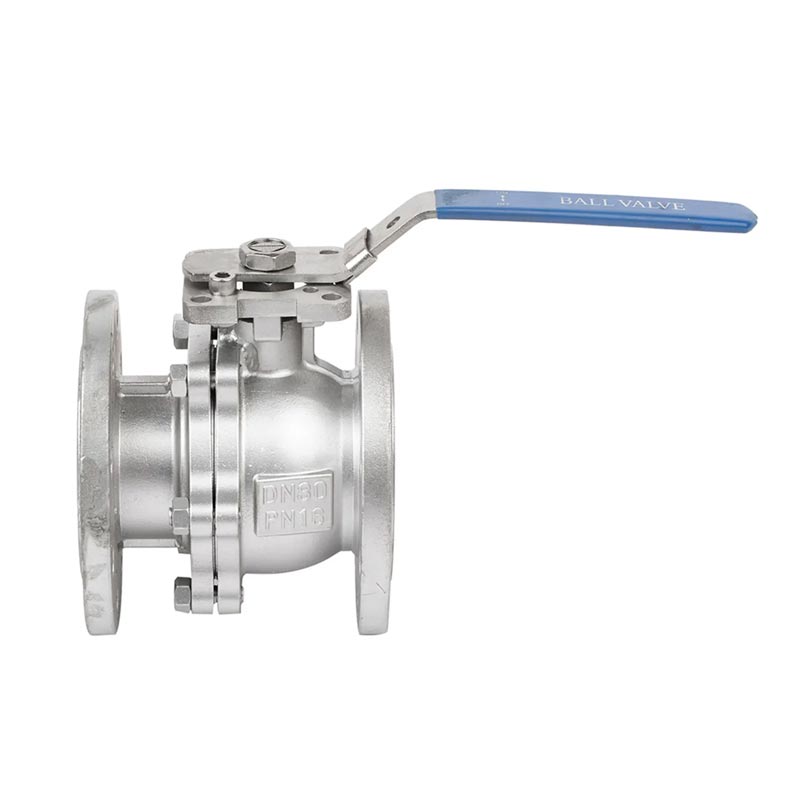

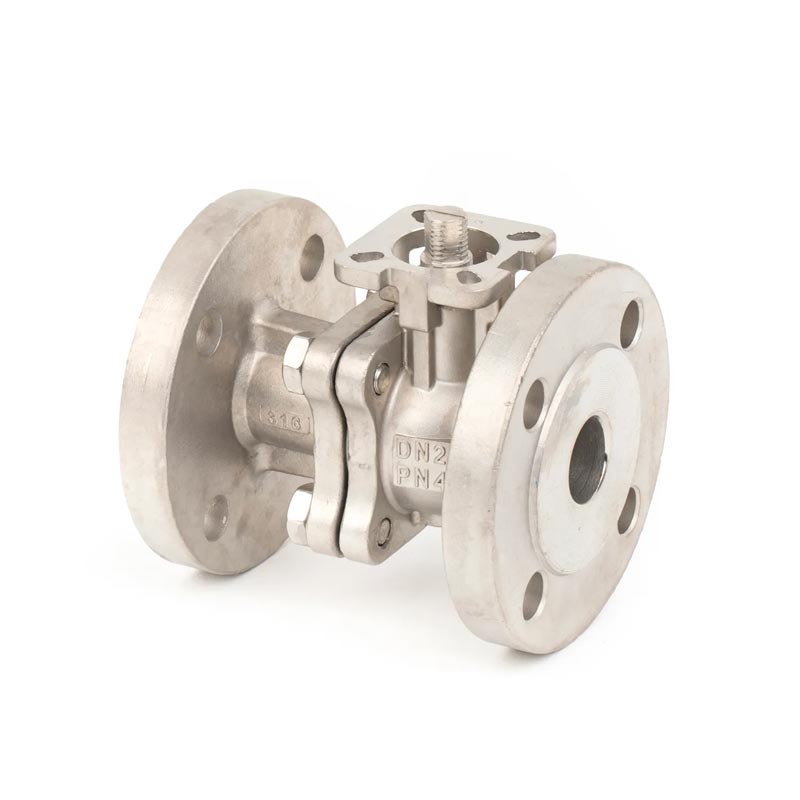

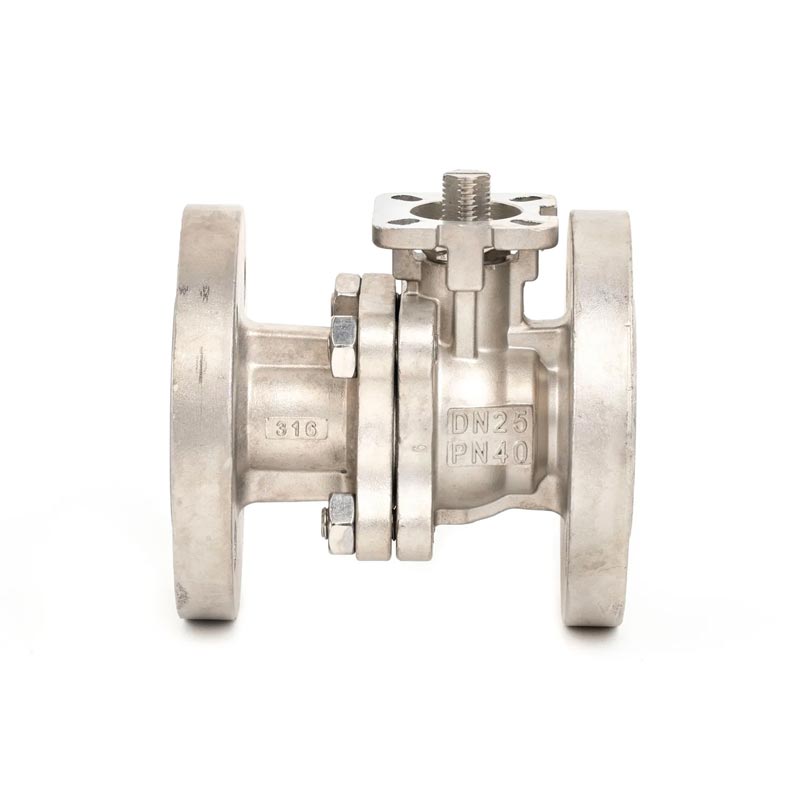

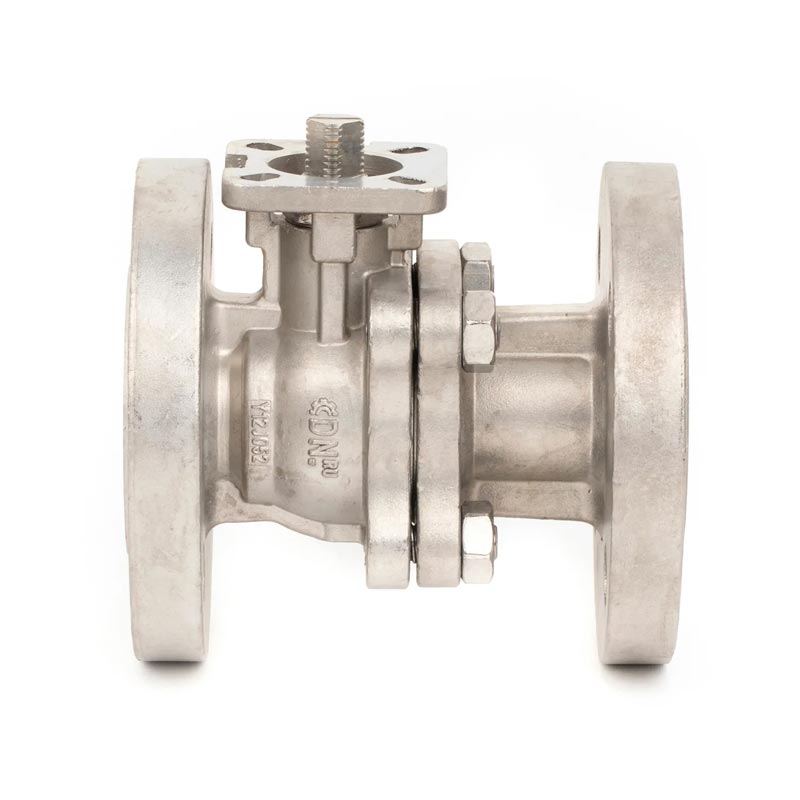

Joepai bền 2pc din vân thép không gỉ mặt bích là một mảnh hai mảnh Van bóng bằng thép không gỉ được thiết kế và sản xuất dựa trên tiêu chuẩn DIN, Thích hợp cho một loạt các kịch bản kiểm soát chất lỏng công nghiệp. 2pc din Van thép không gỉ mặt bích được làm bằng thép không gỉ chất lượng cao và có khả năng chống ăn mòn tốt nhất và khả năng chống áp suất cao trên chợ. Nó được sử dụng rộng rãi trong dầu mỏ, hóa chất, khí đốt tự nhiên, thực phẩm, Dược phẩm, xử lý nước và các ngành công nghiệp khác, đặc biệt là phù hợp Đối với môi trường làm việc đòi hỏi phải mở và đóng cửa thường xuyên Yêu cầu rò rỉ không.
Tiêu chuẩn thiết kế: ASME B16.34
Kết thúc mặt bích: DIN2633 PN16
Mặt đối mặt: BS EN558-1 DIN3202 F4/F5
Kiểm tra và kiểm tra: API598/EN 12266
Vật liệu: Thép carbon WCB/DIN1.0619
Thép không gỉ 304/1.4308
Thép không gỉ 316/1.4408
Áp lực làm việc: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Cổng đầy đủ
Iso5211 miếng đệm gắn trực tiếp
Thiết kế thân cây chống nổ
Thiết bị chống tĩnh
Thiết bị khóa
Hoạt động: thủ công hoặc bộ truyền động
Đúc đầu tư
Nhiệt độ làm việc: -20 ~ 150
Phương tiện thích hợp: Nước, dầu, khí
1. Công nghiệp khai thác và thép
2. Ngành than và bùn
3. Ngành công nghiệp giấy
4. Nhà máy điện
5. Ngành dầu khí và hóa chất
6. Ngành phân bón và dược phẩm
7. Công nghiệp xử lý nước thải, bùn và nước thải
| 1 | Thân hình | WCB/CF8/CF8M | 9 | Pads đẩy | WCB/CF8/CF8M |
| 2 | Ghế | PTFE | 10 | Đóng gói | WCB/CF8/CF8M |
| 3 | Quả bóng | SS304/SS316 | 11 | Thân cây | SS304/SS316 |
| 4 | Bu lông | SS304/SS316 | 12 | Tuyến | SS304/SS316 |
| 5 | Máy giặt mùa xuân | SS304/SS316 | 13 | Hạt | SS304/SS316 |
| 6 | Hạt | SS304/SS316 | 14 | Máy giặt mùa xuân | SS304/SS316 |
| 7 | Nắp | WCB/CF8/CF8M | 15 | Đòn bẩy | Ss |
| 8 | Miếng đệm | WCB/CF8/CF8M |

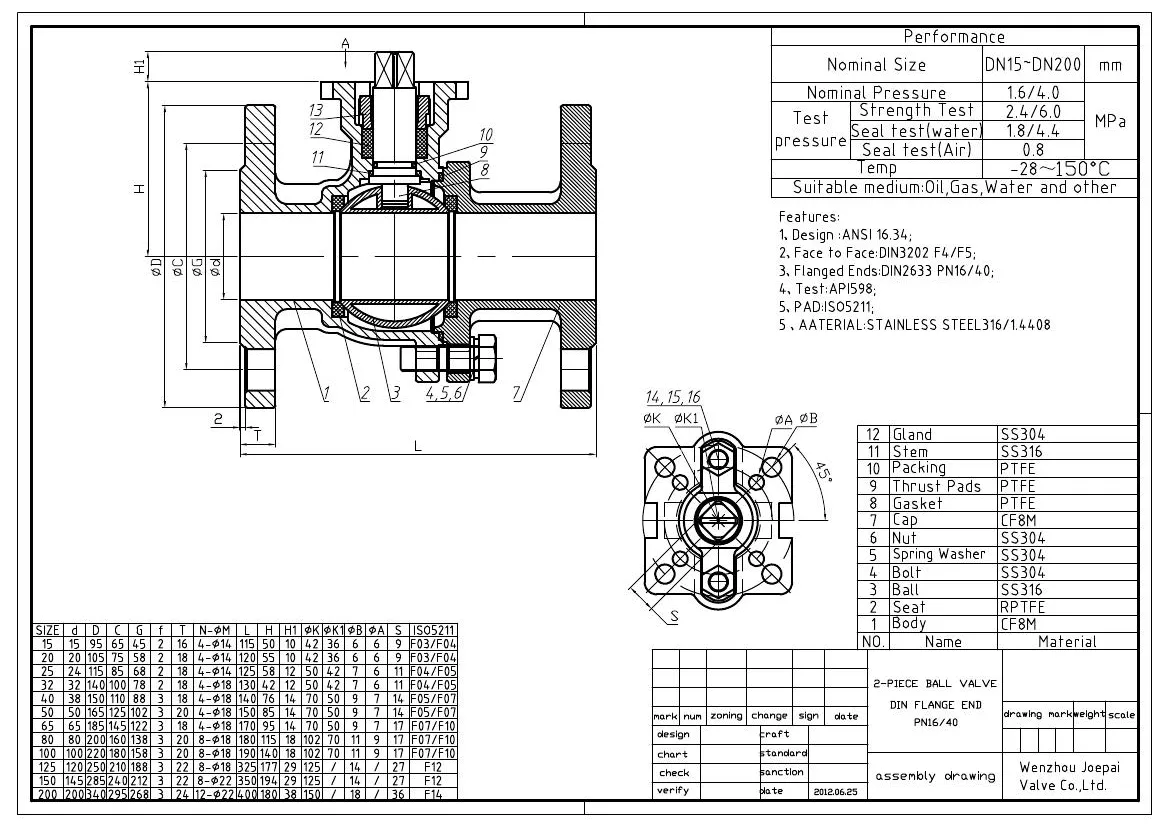

| DN | d | D | C | G | f | T | N-M | L | H | W | K | MA |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
