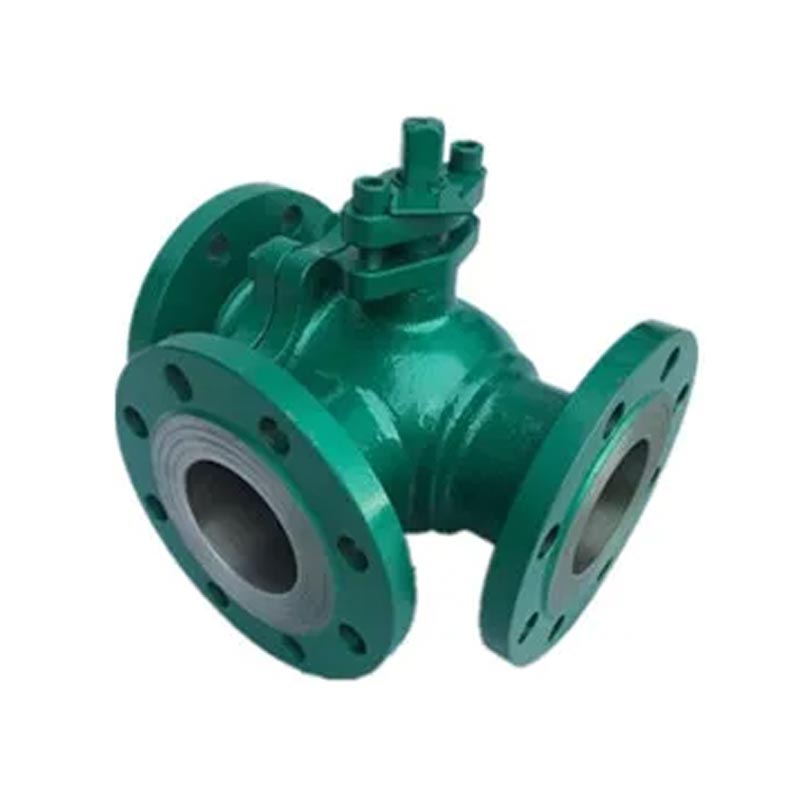

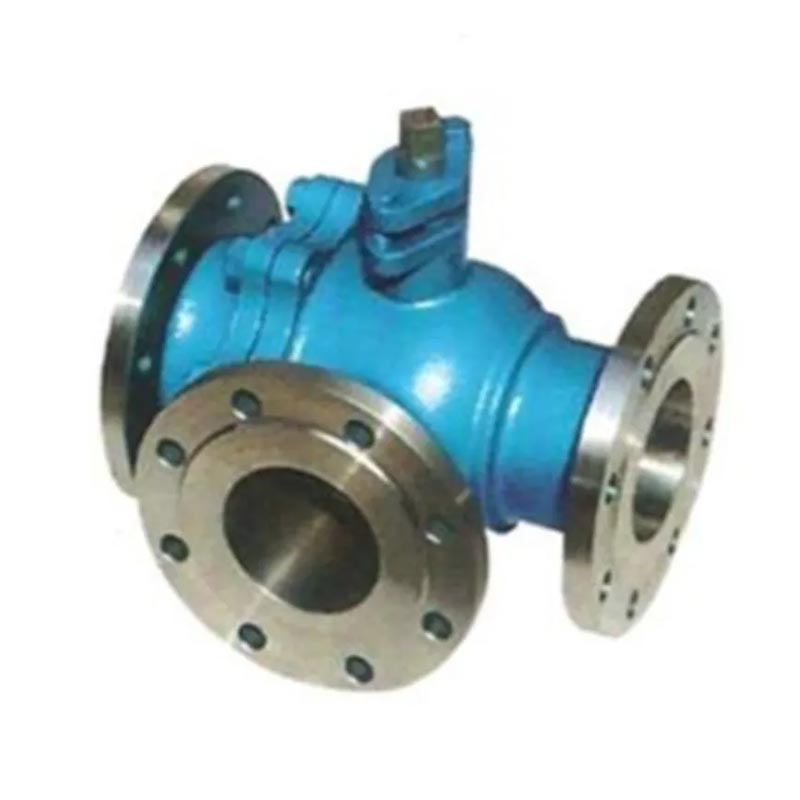

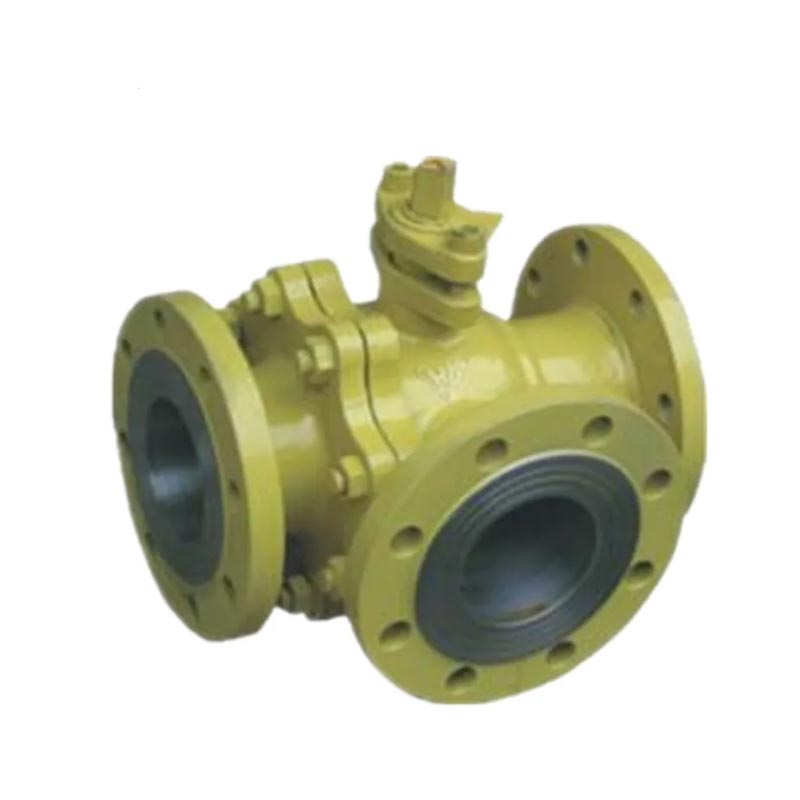

Trung Quốc Joepai PN16 Van bóng ba chiều có những ưu điểm của dòng chảy linh hoạt kiểm soát, hiệu suất niêm phong cao và giao diện mặt bích tiêu chuẩn, làm cho nó Một van lý tưởng cho lập kế hoạch chất lỏng đa kênh trong tự động hóa công nghiệp hệ thống.
Van bóng của chúng tôi với kênh lưu lượng hình chữ L
Ghế 2 mặt. Chủ yếu được sử dụng để đảo ngược các đường dẫn dòng chảy.
Van bóng ba chiều với kênh dòng chảy hình chữ T
ghế van 4 mặt, với lực cân bằng để đảm bảo niêm phong đáng tin cậy trên
Kênh đóng. Chủ yếu được sử dụng để chuyển hướng, trộn, đảo ngược và mở hoàn toàn
Ba kênh.
Kỹ thuật:
Loại: Q45F, Q345F, Q645F, Q945F
BORE: NPS½ ~ NPS6, DN15 ~ DN150
Xếp hạng: Class150 ~ class300, pn16 ~ pn40
Vật liệu: Thép carbon, thép không gỉ, thép hợp kim, không gỉ song công
Thép

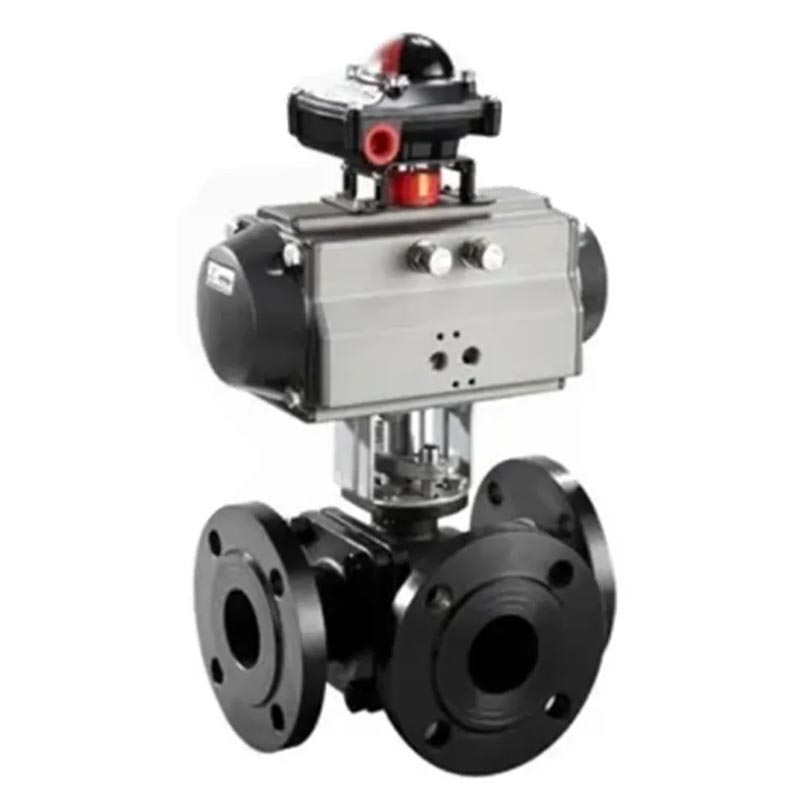

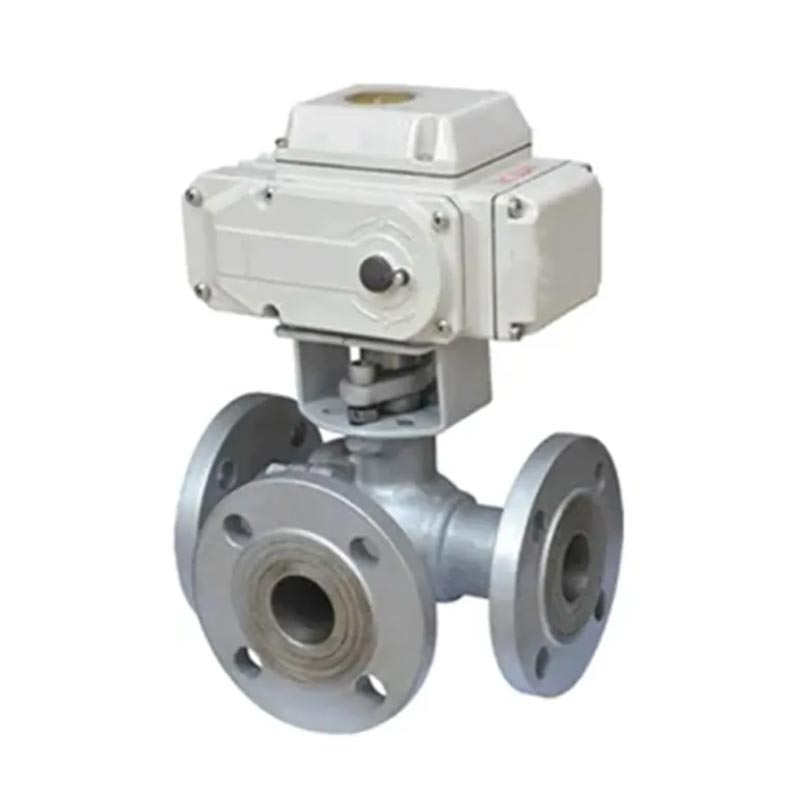

Hoạt động: thủ công, vận hành bánh răng, vận hành điện, vận hành khí nén
Áp dụng: Dầu, hóa chất, khí đốt tự nhiên, hóa dầu, hóa chất than và SO
TRÊN
| 1 | Thân hình | WCB/CF8/CF8M | 8 | Thân cây | SS304/SS316/SS |
| 2 | Nắp | WCB/CF8/CF8M | 9 | Máy giặt lực đẩy | PTFE |
| 3 | Nắp | WCB/CF8/CF8M | 10 | Đóng gói | PTFE |
| 4 | Quả bóng | SS304/SS316/SS | 11 | Tuyến | SS304/SS |
| 5 | Ghế | PTFE | 12 | Nut gốc | SS304/SS |
| 6 | Miếng đệm-a | PTFE | 13 | Chặn chỉ rút lui | SS304/SS |
| 7 | Miếng đệm-b | PTFE | |||
| Kích cỡ | TRONG | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | TRONG | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | TRONG | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | TRONG | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | TRONG | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / |
