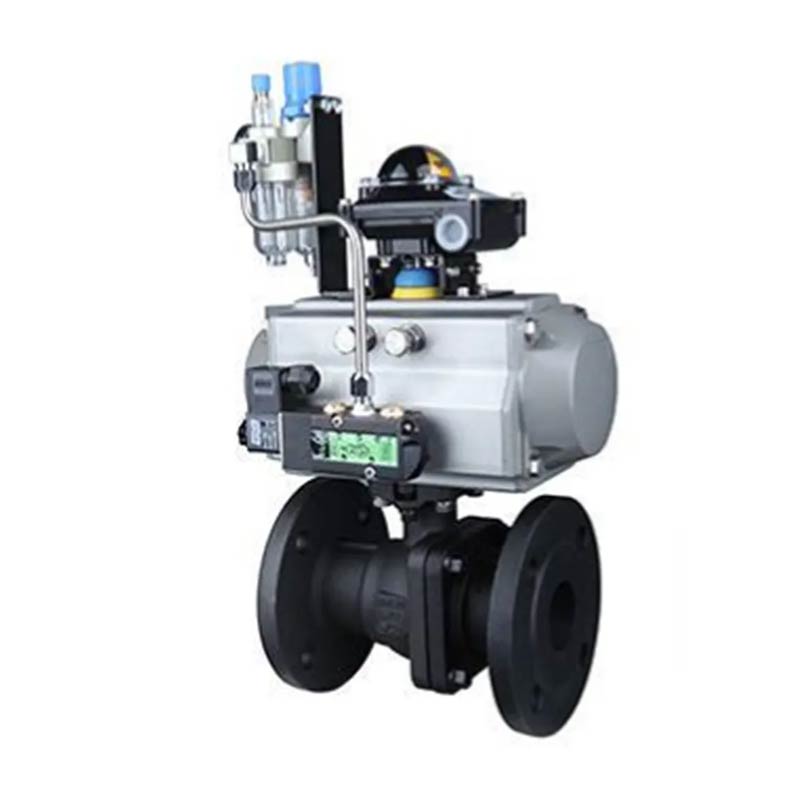

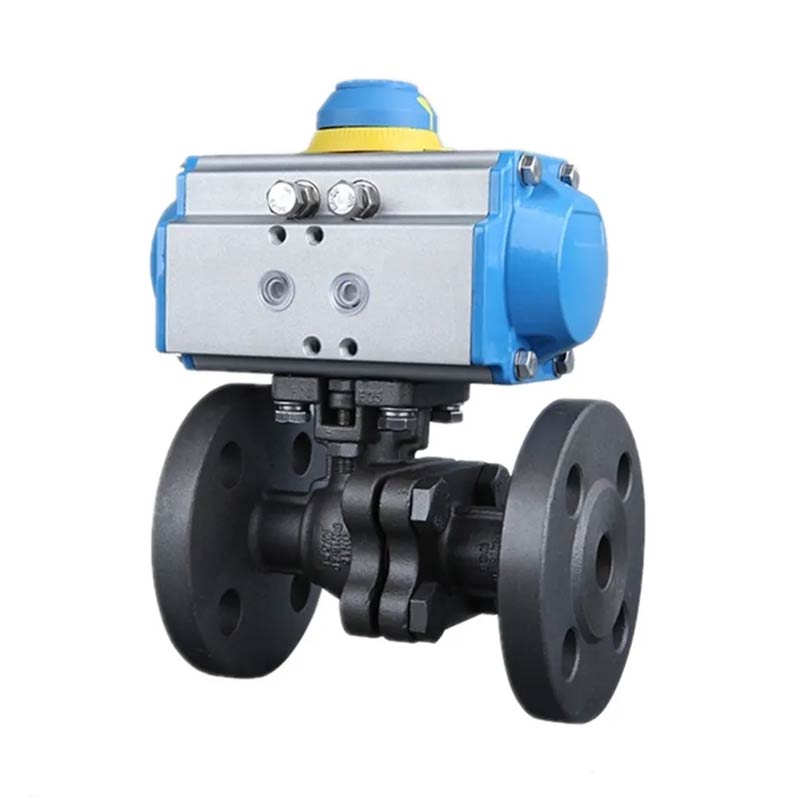

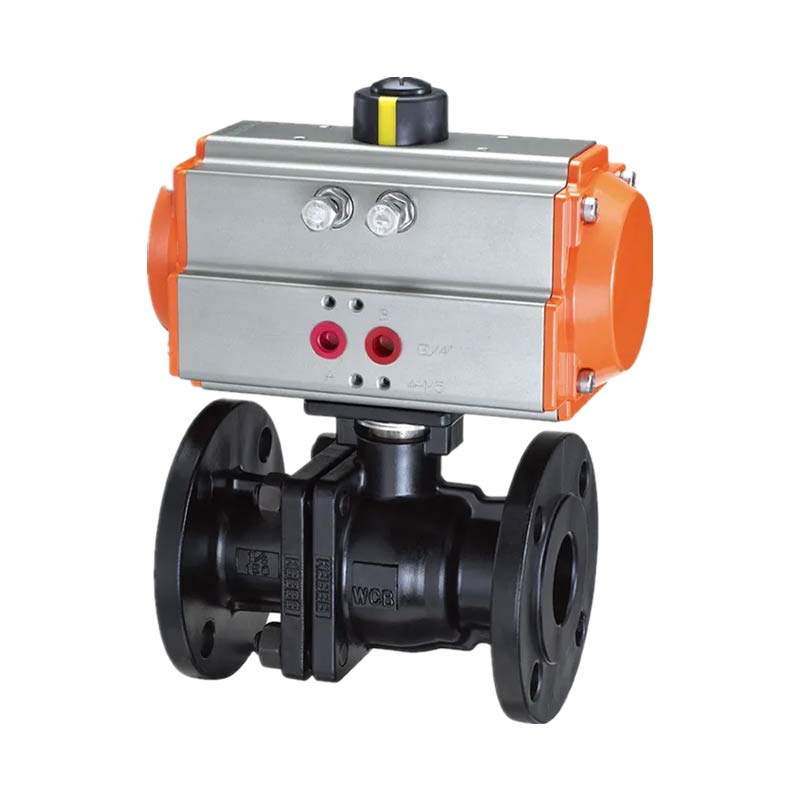

Van bi mặt bích 2PC bằng thép đúc được điều khiển bằng khí nén

Van bi mặt bích 2PC bằng thép đúc bằng khí nén bền JOEPAI chủ yếu được sử dụng để cắt hoặc kết nối các phương tiện trong đường ống và cũng có thể được sử dụng để điều tiết chất lỏng và kiểm soát. Trong số đó, van bi chữ V kín cứng có khả năng chịu lực cắt mạnh lực giữa lõi hình chữ V của nó và đế kim loại của hợp kim cứng hàn, đặc biệt thích hợp cho môi trường chứa sợi, chất rắn nhỏ các hạt, v.v. Van bi đa chiều trên đường ống không chỉ có thể điều khiển linh hoạt việc gộp, chia, chuyển hướng dòng chảy của phương tiện mà còn đóng bất kỳ kênh nào để kết nối hai kênh còn lại. Loại van này thường được lắp đặt theo chiều ngang trong đường ống.

Van bi mặt bích 2PC bằng thép đúc được điều khiển bằng khí nén, Bề mặt của thép cacbon Thân van bi kín áp dụng công nghệ phun tiên tiến và thông qua xử lý các điều kiện làm việc khác nhau, độ cứng cao nhất có thể đạt được HRC78. Việc xử lý bề mặt bịt kín của đế van có thể đạt được hiệu suất tối đa độ cứng của HRC72. Đế bóng và van được ghép nối và nối đất, và tất cả khu vực bịt kín của toàn bộ bề mặt bịt kín của van bi có độ chính xác mặt đất. Thích hợp cho môi trường nhiệt độ cao và áp suất cao như nước, hơi nước, dầu mỏ, than đá, chất xơ, chất nhớt và chất ăn mòn, cũng như các chất với các hạt. Van bi kín kim loại có hai cấu trúc: bi nổi và bóng cố định. Vòng ghế kim loại tiếp xúc với bề mặt hình cầu và Tải trọng lò xo đồng đều tác dụng lên vòng ghế để tạo thành lớp bịt kín giữa ghế vòng và bề mặt hình cầu. Van bi mặt bích 2PC bằng thép carbon mở rộng phốt phụ do tải trọng lò xo, đạt được độ kín giữa thân và đế van Tải trọng của lò xo đủ để tạo ra một con dấu đáng tin cậy giữa ghế van và quả cầu. Dưới áp suất thấp điều kiện, một hệ thống phun mỡ bôi trơn có thể được thiết kế giữa bề mặt bịt kín của ghế van và quả cầu.

Tính năng sản phẩm:

Van bi mặt bích 2PC bằng thép đúc được điều khiển bằng khí nén được thiết kế dành riêng cho các hệ thống kiểm soát chất lỏng tự động hóa công nghiệp, sản phẩm này tích hợp thân van bằng thép đúc hiệu suất cao với bộ truyền động khí nén hiệu suất cao, đạt độ bền vượt trội, khả năng bịt kín và điều khiển đóng mở nhanh chóng. Các tính năng chính bao gồm:

1. Được trang bị bộ truyền động khí nén tác động kép hoặc lò xo hồi vị (tác động đơn) hiệu suất cao, nó cung cấp phản ứng nhanh và công suất mô-men xoắn cao, cho phép xoay và đóng mở 90 độ nhanh chóng, đáp ứng nhu cầu điều khiển tự động hóa tần số cao.

2. Thân van được đúc chính xác và gia công từ thép đúc chất lượng cao (như WCB), mang lại độ bền cơ học và khả năng chống va đập vượt trội, giúp van phù hợp với các ứng dụng áp suất trung bình và cao cũng như môi trường công nghiệp khắc nghiệt.

3. Thiết kế hai mảnh, thân van nhỏ gọn và nhẹ, tạo điều kiện thuận lợi cho việc lắp đặt, bảo trì, tháo và thay thế nhanh chóng lõi van bên trong, giảm đáng kể chi phí bảo trì lâu dài.

4. Đế van, được chế tạo bằng vật liệu bịt kín bằng kim loại hoặc polytetrafluoroethylene (PTFE) gia cố, tạo thành một vòng đệm không rò rỉ với quả bóng được đánh bóng chính xác, đảm bảo khả năng ngắt đáng tin cậy trong nhiều môi trường và áp suất khắc nghiệt.

5. Thiết kế lỗ khoan đầy đủ hoặc lỗ khoan giảm thiểu lực cản dòng chảy, giảm tổn thất áp suất đường ống một cách hiệu quả và khiến chúng phù hợp cho các ứng dụng yêu cầu tốc độ dòng chảy cao.

6. Các kết nối mặt bích tiêu chuẩn (như ANSI, JIS và DIN) đảm bảo lắp đặt dễ dàng. Những sản phẩm này được sử dụng rộng rãi trong các ngành công nghiệp như xử lý nước, hóa dầu, sản xuất điện và sản xuất giấy, kiểm soát nước, hơi nước, dầu, khí đốt và một số phương tiện ăn mòn nhất định.

7. Chúng có thể được trang bị các phụ kiện như công tắc giới hạn, van điện từ, van giảm áp bộ lọc và đèn báo vị trí, cung cấp phản hồi theo thời gian thực về trạng thái van và cho phép tích hợp hệ thống và điều khiển khóa liên động an toàn.

Hãy chọn van bi mặt bích khí nén của chúng tôi để cung cấp giải pháp kiểm soát chất lỏng tự động ổn định, hiệu quả và lâu dài.

Các bộ phận và vật liệu chính

Kích thước chính
